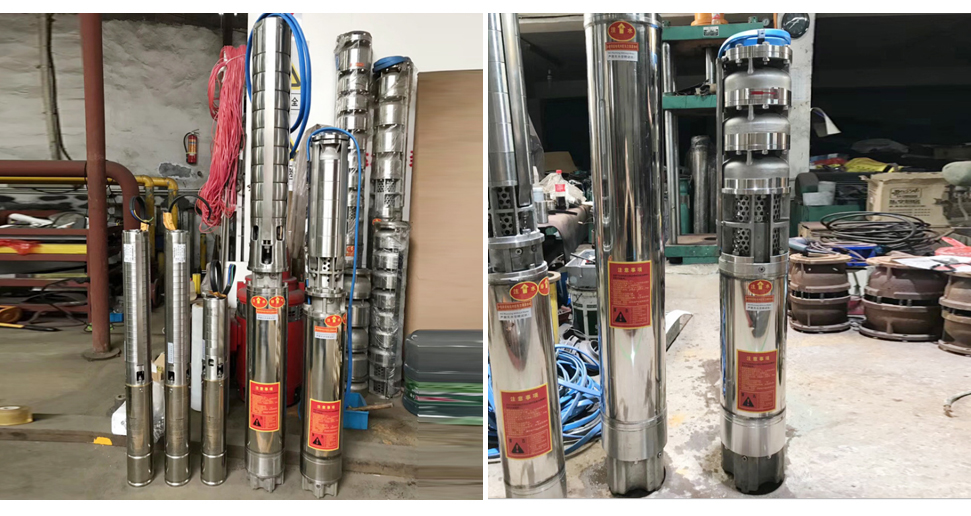

QJ深井潛水泵

QJ深井潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井提取地下水、也可用于河流、水庫、水渠等提水工程；主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用

QJ深井潛水泵型號意義

例如：200QJ32-52/4
200-機座號（mm）
QJ-井用潛水
32-額定流量（m3/h）
52-額定揚程（m）
4-水泵級數

五、結構說明

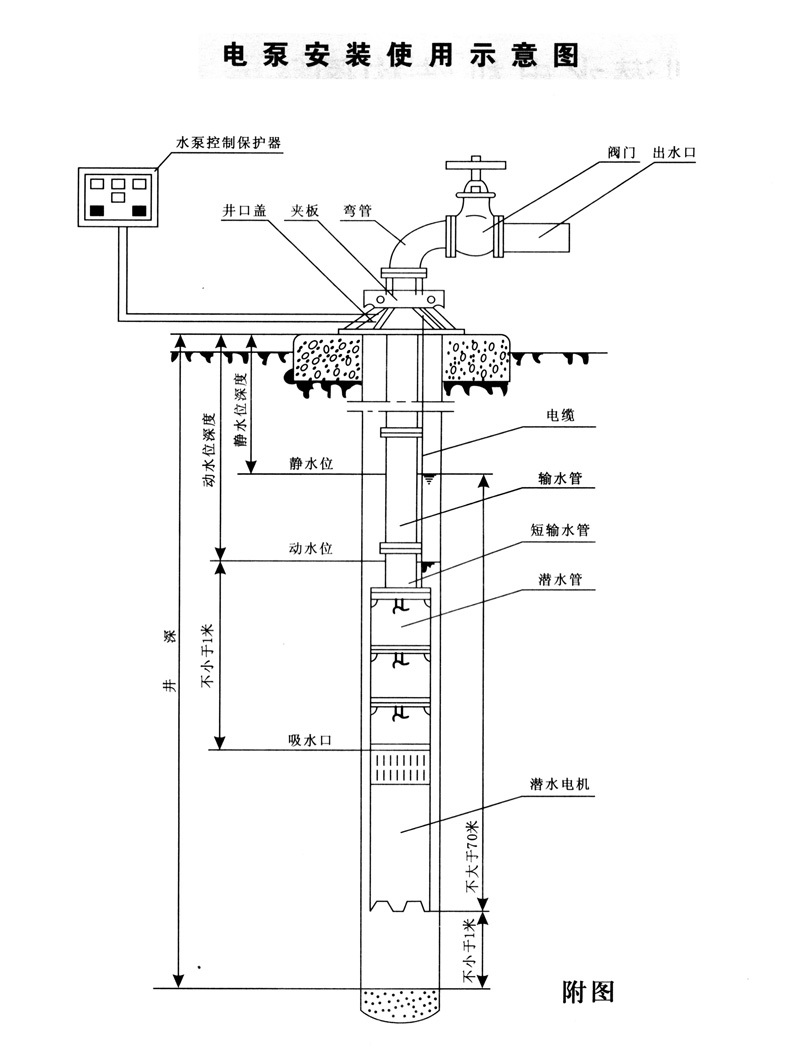

1.QJ型深井潛水泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相鼠籠異歩電動機，電機與水泵通過爪式或中.鍵筒式聯軸器直接；配備有不同規格的三芯電纜：起動設備為不同容量等級的空氣開關和自耦減壓起動器、輸水管為不同直徑的鋼管制成，采用法蘭聯接，高揚程電泵釆用閘閥控制。

2.潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上：導流殼采用嫘紋或螺栓聯成一體。

3.高揚程潛水泵上部裝有止回閥，避免停機水錘造成機組破壞。

4.潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。

5.潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙烯絕緣，尼龍護套耐水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞-層。再用防水粘膠帶纏2~3層，外面包上2 3層防水膠布或用水膠粘結包一層橡膠帶（自行車里胎〉以防滲水。

6.電機密閉，采用精密止口螺牷，電纜出口加膠塾進行密封。

7.電機上端有一個注水孔，有一個放氣孔，卜部打個放水孔。

8.電機下部裝有上卜—止推軸承，止推軸承上有溝槽用干冷卻，和它對磨的是不銹鋼推力盤，承愛水泵的上廠軸向力

機座號	流量(t/h)	揚程(m)	電機功率(kw)
100QJ	3.2	27--144	0.55--3
100QJ	5	16--96	0.55--3
125QJ	8	14--126	2.2--5.5
125QJ	15	10--65	2.2--9.2
150QJ	5	100--300	3--9.2
	10	50--300	3--15
	20	26--182	3--18.5
	25	24--152	3--18.5
	32	18--108	3--18.5
	40	8--96	3--18.5
	50	6--72	3--18.5
175QJ(R)	10	15--300	3--22
	15	14--266	3--25
	20	26--247	3--25
	32	24--168	4--25
	40	24--132	5.5--25
	50	24--108	5.5--25
200QJ(R)	10	52--296	4--22
	20	40--1000	4--110
	32	26--620	4--110
	40	26--500	5.5--110
	50	15--450	4--110
	63	12--360	4--110
	80	11--300	4--110

機座號	流量(t/h)	揚程(m)	電機功率(kw)
250QJ(R)	32	138--1000	22--180
	50	20--660	5.5--180
	80	20--432	7.5--180
	100	18--338	7.5--180
	125	16--270	9.2--180
	140	15--280	9.2--180
	150	20--260	15--180
	160	15--90	11--63
300QJ	140	21--300	13--220
	160	25--90	18.5--63
	200	15--240	13--220
	210	25--50	25--45
	230	20--80	25--90G
	250	15--72	18.5--90G
	320	28--84	45--125G
350QJ	250	25--100	30--125G
350QJ	320	30--40	45--63G
400QJ	400	50	90G
400QJ	500	20--40	45--90G
450QJ	750	11--40	45--140
